ECG elektroden

ECG elektroden voor professioneel medisch gebruik

Kenmerken van ons assortiment

• CE-gecertificeerde ECG elektroden conform MDR 2017/745, Klasse IIa medisch hulpmiddel voor hartdiagnostiek en monitoring
• Materiaal: Ag/AgCl (zilver/zilverchloride) elektrode voor stabiele signaaloverdracht, minimale offset-spanning en artefactreductie
• Gellaag: Vaste gel (solid gel) of vloeibare gel (wet gel) voor optimale huid-elektrode impedantie (<2 kΩ bij 10 Hz), hypoallergeen en huidvriendelijk
• Foam backing: PE-foam (polyethyleen) of PU-foam (polyurethaan) voor comfort, flexibiliteit en conformatie aan huidcontouren
• Kleeflaag: Acrylaat-gebaseerde medische kleefstof, hypoallergeen, latex-vrij, geschikt voor langdurige applicatie (24-48 uur) zonder huidirritatie
• Connector: Drukknop (snap), clip of tab-connector voor compatibiliteit met alle ECG-kabels (universeel of merkspecifiek)
• Maten: Standaard volwassenen (40-50 mm diameter), pediatrisch (25-35 mm diameter), neonataal (15-20 mm diameter)
• Vorm: Rond, ovaal, rechthoekig of anatomisch gevormd (voor specifieke plaatsing op thorax, extremiteiten)
• Verpakking: Individueel steriel verpakt (hygiënisch, geen contaminatie) of per 3-5 stuks op strip (kosteneffectief, snelle applicatie)
• Houdbaarheid: 2-3 jaar ongeopend (zie vervaldatum op verpakking), bewaren op kamertemperatuur (15-25°C), droog en uit direct zonlicht
• Latex-vrij: Ja, geschikt voor latex-allergische patiënten en zorgverleners
• Radiotransparant: Ja, geschikt voor gebruik tijdens röntgen, CT of MRI (controleer MRI-compatibiliteit per product)
• Impedantie: <2 kΩ bij 10 Hz (optimaal voor ECG-signaalregistratie), <5 kΩ bij 1 Hz (geschikt voor langdurige monitoring)
• Offset-spanning: <100 mV (Ag/AgCl elektrode), minimale baseline drift en artefacten
• Normering: Voldoet aan IEC 60601-2-25 (ECG-apparatuur), IEC 60601-2-27 (ECG-monitoring), ANSI/AAMI EC12 (wegwerp ECG elektroden)

Medische toepassingen en indicaties

• Primaire indicatie: Registratie van elektrische hartactiviteit (P-golf, QRS-complex, T-golf) voor diagnostiek van hartritmestoornissen, ischemie, infarct, geleidingsstoornissen en structurele hartafwijkingen
• Rust-ECG (12-afleidingen): Diagnostische ECG-registratie in rust voor detectie van ritmestoornissen (atriumfibrilleren, ventriculaire extrasystolen, AV-blok), ischemie (ST-depressie, T-inversie), acuut myocardinfarct (ST-elevatie, Q-golven), geleidingsstoornissen (linker/rechter bundeltakblok), hypertrofie (LVH, RVH) en elektrolytstoornissen (hyperkaliëmie, hypocalciëmie). Plaatsing: 6 precordiale elektroden (V1-V6), 4 extremiteitselektroden (RA, LA, RL, LL).
• Rust-ECG (3-afleidingen): Screening-ECG voor snelle beoordeling van hartritme en frequentie in huisartsenpraktijk, spoedeisende hulp of pre-operatieve screening. Plaatsing: 3 elektroden (RA, LA, LL) voor afleidingen I, II, III. Beperkte diagnostische waarde (geen precordiale afleidingen).
• Inspannings-ECG (stress-ECG): ECG-registratie tijdens fysieke inspanning (fietsergometer, loopband) voor detectie van inspanningsgeïnduceerde ischemie (ST-depressie ≥1 mm), ritmestoornissen en beoordeling van inspanningscapaciteit. Gebruik stress-ECG elektroden met extra sterke kleefkracht en zweetbestendigheid. Plaatsing: 12-afleidingen (Mason-Likar configuratie met extremiteitselektroden op thorax voor artefactreductie).
• Holter-monitoring (24-48 uur): Ambulante ECG-registratie gedurende 24-48 uur voor detectie van intermitterende ritmestoornissen (paroxysmaal atriumfibrilleren, ventriculaire tachycardie), stille ischemie en correlatie van symptomen (palpitaties, duizeligheid, syncope) met ECG-afwijkingen. Gebruik langdurige monitoring elektroden met hypoallergene kleefstof en hoge kleefkracht. Plaatsing: 3-5 elektroden (afhankelijk van Holter-systeem).
• Telemetrie (continue hartbewaking): Continue ECG-monitoring op intensive care, cardiologie, spoedeisende hulp of verpleegafdeling voor real-time detectie van ritmestoornissen, ischemie en hemodynamische instabiliteit. Gebruik monitoring elektroden met langdurige kleefkracht (24-72 uur) en lage impedantie. Plaatsing: 3-5 elektroden (afhankelijk van telemetriesysteem).
• Perioperatieve monitoring: ECG-monitoring tijdens anesthesie, chirurgie en postoperatieve fase voor detectie van ritmestoornissen, ischemie en hemodynamische veranderingen. Gebruik radiotransparante elektroden (compatibel met röntgen, CT). Plaatsing: 3-5 elektroden (afhankelijk van monitoringsysteem).
• Spoedeisende hulp: Snelle ECG-registratie bij acute thoracale pijn (verdenking myocardinfarct), dyspneu, palpitaties, syncope of hemodynamische instabiliteit. Gebruik snelle applicatie elektroden (pre-gelled, individueel verpakt). Plaatsing: 12-afleidingen ECG voor volledige diagnostiek.
• Cardiologie: Diagnostiek en follow-up van hartritmestoornissen (atriumfibrilleren, ventriculaire tachycardie, sick sinus syndroom), ischemische hartziekten (stabiele angina, acuut coronair syndroom), hartfalen, cardiomyopathieën, klepafwijkingen en aangeboren hartafwijkingen. Gebruik diagnostische ECG elektroden met lage impedantie en minimale artefacten.
• Huisartsenpraktijk: Screening-ECG bij cardiovasculaire risicofactoren (hypertensie, diabetes, hypercholesterolemie, roken), pre-operatieve screening, klachten van thoracale pijn, palpitaties, dyspneu of syncope. Gebruik standaard rust-ECG elektroden (12-afleidingen).
• Thuiszorg: Holter-monitoring, event-recorder of telemetrie bij thuiswonende patiënten met ritmestoornissen, hartfalen of post-myocardinfarct. Gebruik langdurige monitoring elektroden met hypoallergene kleefstof.
• Pediatrie en neonatologie: ECG-registratie en monitoring bij kinderen, baby's en premature neonaten voor detectie van aangeboren hartafwijkingen, ritmestoornissen (SVT, ventriculaire tachycardie), myocarditis en elektrolytstoornissen. Gebruik pediatrische (25-35 mm) of neonatale (15-20 mm) elektroden met hypoallergene kleefstof en kleine connector. Plaatsing: aangepaste posities voor kleine thorax.
• Ambulance en mobiele zorg: ECG-registratie en monitoring tijdens patiëntentransport, spoedeisende hulp of huisbezoeken. Gebruik snelle applicatie elektroden met sterke kleefkracht (bewegingsartefacten) en compatibiliteit met draagbare ECG-apparaten.
• Doelgroep: Huisartsen, cardiologen, internisten, anesthesiologen, spoedeisende hulp artsen, verpleegkundigen (intensive care, cardiologie, spoedeisende hulp, verpleegafdelingen), ambulancepersoneel, hartfunctielaboranten, klinisch fysici
• Setting: Huisartsenpraktijken, ziekenhuizen (cardiologie, intensive care, spoedeisende hulp, operatiekamers, verpleegafdelingen), hartfunctielaboratoria, ambulances, thuiszorg, poliklinieken

Voordelen voor praktijk en patiënt

• Klinische voordelen: Ag/AgCl elektroden bieden stabiele signaaloverdracht met lage impedantie (<2 kΩ), minimale offset-spanning (<100 mV) en artefactreductie voor betrouwbare ECG-diagnostiek en monitoring
• Signaalkwaliteit: Vaste gel of vloeibare gel zorgt voor optimale huid-elektrode impedantie, minimale baseline drift en hoge signaal-ruis verhouding voor accurate P-golf, QRS-complex en T-golf registratie
• Gebruiksgemak: Pre-gelled elektroden zijn direct gebruiksklaar (geen gel applicatie nodig), snelle applicatie (30-60 seconden voor 12-afleidingen ECG), eenvoudige verwijdering zonder huidresiduen
• Comfort: Foam backing (PE of PU) conformeert aan huidcontouren, flexibel en ademend, vermindert drukpunten en huidirritatie bij langdurige applicatie (24-72 uur)
• Hypoallergeen: Acrylaat-gebaseerde kleefstof en latex-vrije materialen minimaliseren risico op allergische reacties, geschikt voor gevoelige huid, kinderen en langdurige monitoring
• Kleefkracht: Sterke initiële kleefkracht en langdurige adhesie (24-72 uur) voorkomt loslaten tijdens beweging, zweten of langdurige monitoring, vermindert herplaatsing en artefacten
• Zweetbestendigheid: Stress-ECG elektroden met extra sterke kleefstof en zweetbestendige gel blijven hechten tijdens inspanningsonderzoek, geschikt voor fietsergometer en loopband
• Artefactreductie: Foam backing en flexibele constructie verminderen bewegingsartefacten, spierpotentialen en baseline drift voor betrouwbare ECG-registratie tijdens beweging of langdurige monitoring
• Compatibiliteit: Universele drukknop (snap), clip of tab-connector compatibel met alle ECG-kabels (Philips, GE, Nihon Kohden, Schiller, Welch Allyn, Mortara), geen merkspecifieke elektroden nodig
• Radiotransparantie: Elektroden zonder metalen componenten zijn compatibel met röntgen, CT en (sommige) MRI-scans, geen verwijdering nodig tijdens beeldvorming (controleer MRI-compatibiliteit)
• Hygiëne: Wegwerp elektroden voorkomt kruisbesmetting tussen patiënten, geen reiniging of desinfectie nodig, individueel steriel verpakt garandeert hygiëne
• Kosteneffectief: Betaalbare wegwerp elektroden (€0,10-0,50 per stuk), geen onderhoudskosten, lange houdbaarheid (2-3 jaar), bulkverpakkingen (50-100 stuks) verlagen kosten per elektrode
• Patiëntvoordelen: Pijnloze applicatie en verwijdering, geen huidirritatie bij hypoallergene elektroden, comfort tijdens langdurige monitoring, geen angst of stress
• Pediatrische voordelen: Kleine pediatrische en neonatale elektroden geschikt voor baby's en kinderen, zachte foam en hypoallergene kleefstof minimaliseren huidirritatie, kleurrijke designs verminderen angst bij kinderen
• Kwaliteitsborging: CE-gecertificeerd conform MDR 2017/745, voldoet aan IEC 60601-2-25/27 (ECG-apparatuur), ANSI/AAMI EC12 (wegwerp ECG elektroden), traceerbaarheid via lotnummer

Maten, varianten en filtermogelijkheden

• Standaard volwassenen elektroden (40-50 mm): Geschikt voor rust-ECG, inspannings-ECG en kortdurende monitoring (<24 uur) bij volwassenen. Vaste gel (solid gel) of vloeibare gel (wet gel), foam backing, drukknop connector. Plaatsing: precordiale posities (V1-V6), extremiteiten (RA, LA, RL, LL). Impedantie: <2 kΩ. Kleefkracht: 24-48 uur. Verpakking: 50-100 stuks per doos.
• Langdurige monitoring elektroden (40-50 mm): Geschikt voor Holter-monitoring (24-48 uur), telemetrie (24-72 uur) en perioperatieve monitoring. Extra sterke hypoallergene kleefstof, ademende foam backing, vaste gel. Plaatsing: thorax (3-5 elektroden afhankelijk van systeem). Impedantie: <2 kΩ. Kleefkracht: 48-72 uur. Verpakking: 30-50 stuks per doos.
• Stress-ECG elektroden (40-50 mm): Geschikt voor inspanningsonderzoek (fietsergometer, loopband) met extra sterke kleefkracht en zweetbestendigheid. Vloeibare gel of vaste gel met hoge viscositeit, versterkte foam backing, drukknop connector. Plaatsing: Mason-Likar configuratie (extremiteitselektroden op thorax). Impedantie: <2 kΩ. Kleefkracht: blijft hechten tijdens zweten en beweging. Verpakking: 30-50 stuks per doos.
• Pediatrische elektroden (25-35 mm): Geschikt voor kinderen 1-12 jaar. Kleinere diameter voor kleine thorax, hypoallergene kleefstof, zachte foam backing, kleine drukknop of clip connector. Plaatsing: aangepaste precordiale posities voor kinderen. Impedantie: <2 kΩ. Kleefkracht: 24-48 uur. Verpakking: 30-50 stuks per doos. Vaak met kleurrijke designs (dieren, cartoon figuren).
• Neonatale elektroden (15-20 mm): Geschikt voor baby's, premature neonaten en zuigelingen <1 jaar. Extra kleine diameter, ultra-zachte hypoallergene kleefstof (minimale huidirritatie bij fragiele huid), dunne foam backing, kleine clip of tab connector. Plaatsing: aangepaste posities voor neonatale thorax. Impedantie: <3 kΩ. Kleefkracht: 24-48 uur (voorzichtige verwijdering). Verpakking: 30-50 stuks per doos.
• Vaste gel (solid gel) elektroden: Pre-gelled elektroden met vaste gellaag, direct gebruiksklaar, lange houdbaarheid (2-3 jaar), geen uitdroging. Geschikt voor rust-ECG, kortdurende monitoring en inspannings-ECG. Impedantie: <2 kΩ. Meest gebruikte type in huisartsenpraktijk en ziekenhuis.

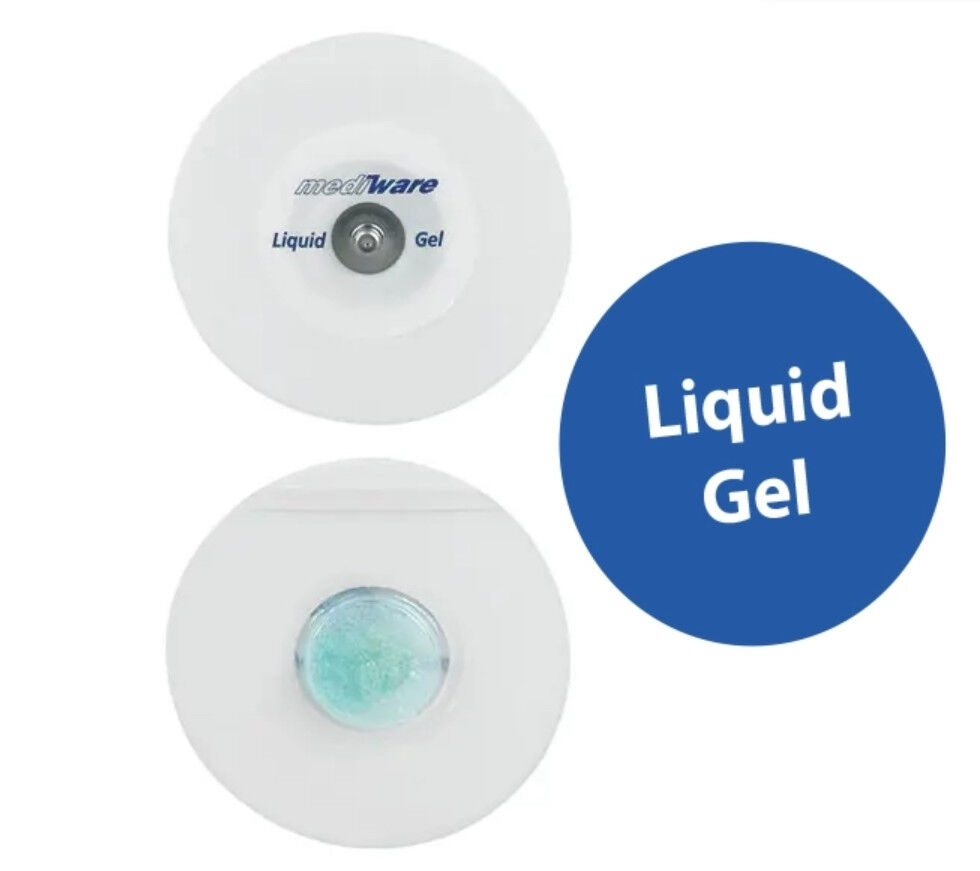

• Vloeibare gel (wet gel) elektroden: Pre-gelled elektroden met vloeibare gellaag, lagere impedantie (<1,5 kΩ) dan vaste gel, optimale signaalkwaliteit. Geschikt voor diagnostische ECG, langdurige monitoring en stress-ECG. Houdbaarheid: 2-3 jaar (controleer uitdroging). Iets duurder dan vaste gel elektroden.
• Foam elektroden: Elektroden met PE-foam of PU-foam backing, flexibel en ademend, conformeert aan huidcontouren, comfort bij langdurige applicatie. Geschikt voor alle ECG-toepassingen. Meest gebruikte backing-materiaal.
• Drukknop (snap) connector: Universele connector compatibel met meeste ECG-kabels (Philips, GE, Nihon Kohden, Schiller). Eenvoudige bevestiging en verwijdering van kabel. Meest gebruikte connector-type.
• Clip connector: Alternatieve connector voor specifieke ECG-systemen. Stevige bevestiging, geschikt voor langdurige monitoring en beweging. Controleer compatibiliteit met ECG-kabel.
• Tab connector: Platte connector voor neonatale en pediatrische elektroden. Lage profiel, minimale druk op huid. Geschikt voor kleine elektroden en fragiele huid.
• Radiotransparante elektroden: Elektroden zonder metalen componenten (carbon-gebaseerde elektrode in plaats van Ag/AgCl), compatibel met röntgen en CT. Geschikt voor perioperatieve monitoring en intensive care. Iets hogere impedantie (<3 kΩ) dan Ag/AgCl elektroden.
• MRI-compatibele elektroden: Speciale elektroden zonder ferromagnetische materialen, veilig tijdens MRI-scan. Geschikt voor cardiale MRI met ECG-gating. Controleer MRI-compatibiliteit per product (1,5T of 3T). Duurder dan standaard elektroden.

Gebruiksinstructies en aandachtspunten

• Voorbereiding huid: Reinig de huid met water en zeep of alcoholdoekje om zweet, olie, dode huidcellen en huidcrème te verwijderen (verbetert kleefkracht en verlaagt impedantie). Dep de huid droog met gaasje of handdoek. Bij sterke beharing scheer je de huid (vermindert impedantie en verbetert kleefkracht). Bij zeer droge huid of hoge impedantie gebruik je huidpreparatie gel of licht schuurpapier (abrasive pad) om de hoornlaag te verwijderen (verlaagt impedantie tot <2 kΩ).
• Plaatsing elektroden (12-afleidingen ECG): Precordiale elektroden: V1 (4e intercostale ruimte rechts van sternum), V2 (4e intercostale ruimte links van sternum), V3 (tussen V2 en V4), V4 (5e intercostale ruimte medioclaviculaire lijn), V5 (5e intercostale ruimte voorste axillaire lijn), V6 (5e intercostale ruimte midaxillaire lijn). Extremiteitselektroden: RA (rechter arm of rechter clavicula), LA (linker arm of linker clavicula), RL (rechter been of rechter onderbuik), LL (linker been of linker onderbuik). Zorg voor correcte plaatsing (verkeerde plaatsing geeft artefacten of verkeerde diagnose).
• Plaatsing elektroden (3-afleidingen ECG): RA (rechter schouder of rechter arm), LA (linker schouder of linker arm), LL (linker onderbuik of linker been). Geeft afleidingen I, II, III. Geschikt voor screening en monitoring, niet voor volledige diagnostiek.
• Plaatsing elektroden (stress-ECG): Gebruik Mason-Likar configuratie: extremiteitselektroden op thorax in plaats van armen en benen om bewegingsartefacten te verminderen. RA (rechter infraclaviculaire fossa), LA (linker infraclaviculaire fossa), RL (rechter onderbuik), LL (linker onderbuik). Precordiale elektroden: standaard posities V1-V6. Zorg voor extra sterke kleefkracht (reinig huid grondig, gebruik stress-ECG elektroden).
• Applicatie elektroden: Verwijder de beschermfolie van de elektrode. Plaats de elektrode op de huid en druk stevig aan (5-10 seconden) om goede adhesie te garanderen. Druk vooral de randen aan om loslaten te voorkomen. Sluit de ECG-kabel aan op de elektrode (drukknop, clip of tab). Controleer de impedantie op het ECG-apparaat (<5 kΩ, bij voorkeur <2 kΩ). Bij hoge impedantie: verwijder elektrode, reinig huid opnieuw, plaats nieuwe elektrode.
• Tijdens ECG-registratie: Instrueer de patiënt om stil te liggen, ontspannen en rustig te ademen (vermindert bewegingsartefacten en spierpotentialen). Armen langs het lichaam, benen niet gekruist. Controleer de signaalkwaliteit op het ECG-apparaat (geen baseline drift, artefacten of storing). Bij artefacten: controleer elektroden (loslaten, hoge impedantie), controleer kabels (beschadiging, slechte verbinding), verwijder storingsbronnen (mobiele telefoon, elektrische apparaten).
• Verwijdering elektroden: Trek de elektrode voorzichtig los van de huid in de richting van de haargroei (vermindert pijn en huidirritatie). Bij sterke adhesie bevochtig je de randen met water of alcoholdoekje. Reinig eventuele gelresiduen met water en zeep of alcoholdoekje. Controleer de huid op roodheid of irritatie (normaal bij kortdurende applicatie, verdwijnt binnen uren). Bij huidirritatie of allergische reactie gebruik je hypoallergene elektroden of alternatieve plaatsing.
• Langdurige monitoring (Holter, telemetrie): Gebruik langdurige monitoring elektroden met hypoallergene kleefstof. Plaats elektroden op plaatsen met minimale beweging en wrijving (vermijd schouders, taille, gordel). Fixeer ECG-kabels met tape of verband om tractie op elektroden te voorkomen. Instrueer patiënt om niet te douchen of baden (elektroden loslaten bij nat worden). Controleer elektroden dagelijks op loslaten of huidirritatie. Vervang elektroden bij loslaten of na 48-72 uur.
• Bewaring elektroden: Bewaar ECG elektroden in de originele verpakking, droog en op kamertemperatuur (15-25°C). Niet in de koelkast, badkamer of blootstellen aan vocht, extreme temperaturen (>30°C) of direct zonlicht (gel droogt uit, kleefkracht vermindert). Gebruik elektroden voor de vervaldatum (2-3 jaar). Controleer de verpakking op beschadiging en de gel op uitdroging voor gebruik (droge gel geeft hoge impedantie).
• Contra-indicaties: Geen absolute contra-indicaties voor ECG elektroden. Relatieve contra-indicaties: bekende allergie voor acrylaat-kleefstof of gel-componenten (gebruik hypoallergene elektroden), open wonden of huidinfecties op plaatsingslocatie (risico op infectie of pijn), ernstige huidaandoeningen (eczeem, psoriasis) op plaatsingslocatie (risico op verergering).
• Bijwerkingen: Huidirritatie (roodheid, jeuk) bij 1-5% van patiënten, meestal mild en verdwijnt binnen uren na verwijdering. Allergische contactdermatitis bij <1% (acrylaat-allergie), behandeling met corticosteroïd crème. Huidbeschadiging (blaren, erosie) bij zeer fragiele huid (ouderen, neonaten) of te sterke kleefkracht, preventie door voorzichtige verwijdering en hypoallergene elektroden.
• Aandachtspunten: Controleer de vervaldatum voor gebruik (verlopen elektroden hebben droge gel en hoge impedantie). Gebruik geen elektroden met beschadigde verpakking of uitgedroogde gel. Plaats elektroden niet op gewrichten, botuitsteeksels of plaatsen met veel beweging (artefacten). Verwijder huidcrème, olie of zweet voor applicatie (vermindert kleefkracht en verhoogt impedantie). Bij pacemaker of ICD plaats je elektroden niet direct boven de device (artefacten, storing).
• Patiënteducatie (Holter-monitoring): Instrueer patiënten in correct gebruik: niet douchen of baden, geen sterke wrijving op elektroden, ECG-recorder dragen in tasje of aan riem, dagboek bijhouden van activiteiten en symptomen. Geef schriftelijke instructies mee. Adviseer patiënten om contact op te nemen bij loslaten van elektroden, huidirritatie of technische problemen met recorder.
• Kwaliteitscontrole: Controleer de impedantie voor ECG-registratie (<5 kΩ, bij voorkeur <2 kΩ). Bij hoge impedantie: reinig huid opnieuw, gebruik huidpreparatie, plaats nieuwe elektrode. Controleer de signaalkwaliteit tijdens registratie (geen baseline drift, artefacten of storing). Kalibreer het ECG-apparaat regelmatig volgens fabrikantsinstructies.

Waarom ECG elektroden bestellen bij Klinimed?

• CE-gecertificeerd conform MDR 2017/745, Klasse IIa medisch hulpmiddel, voldoet aan IEC 60601-2-25/27 en ANSI/AAMI EC12
• Direct uit voorraad leverbaar: voor 14:00 besteld, volgende werkdag in huis, geen vertraging in patiëntenzorg
• Compleet assortiment: standaard volwassenen, langdurige monitoring, stress-ECG, pediatrisch, neonataal, radiotransparant, MRI-compatibel
• Geschikt voor alle settings: huisartsenpraktijk, ziekenhuis (cardiologie, intensive care, spoedeisende hulp), hartfunctielaboratorium, ambulance, thuiszorg
• Ag/AgCl elektroden met lage impedantie (<2 kΩ), minimale offset-spanning (<100 mV) en artefactreductie voor betrouwbare ECG-diagnostiek
• Hypoallergene en latex-vrije materialen: geschikt voor gevoelige huid, kinderen en langdurige monitoring, minimaal risico op allergische reacties
• Universele compatibiliteit: drukknop (snap), clip of tab-connector compatibel met alle ECG-kabels (Philips, GE, Nihon Kohden, Schiller, Welch Allyn)
• Lange houdbaarheid (2-3 jaar): geschikt voor voorraad in praktijk of ziekenhuis, minimale verspilling
• Bulkkorting beschikbaar: aantrekkelijke prijzen voor ziekenhuizen, zorginstellingen en huisartsenpraktijken bij grotere afname (50-100 stuks)
• Deskundig advies: hulp bij keuze van elektroden (standaard, langdurige monitoring, stress-ECG, pediatrisch) op basis van toepassing en patiëntpopulatie
• Betrouwbare partner voor medische professionals sinds 2005, gespecialiseerd in hartdiagnostiek en monitoring
• Volledige lijn hartdiagnostiek beschikbaar: ECG-apparatuur, Holter-recorders, ECG-kabels en hartbewaking accessoires
